ＢＨタイプ １ＶＡ〜５８ＶＡ
|
印刷時は
こちらをご利用下さい
PDFにはAdobeReaderが
必要です。
ダウンロードするには
↓
|
- 電子機器、その他制御機器用電源トランス
- Ａ種絶縁
- バンドタイプ
- 端子構造：ラグ端子又はリード線
 |

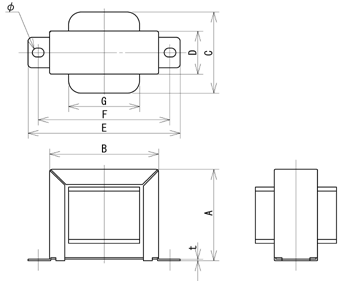

| 型名 |
標準VA |
Ａ±2 |
Ｂ±2 |
C Max |
D±1 |
E±2 |
F±1 |
φ |
t |
G Max |
重量約kg |
|
| BH-2810 |
1.0 |
27.0 |
29.5 |
32 |
12.0 |
43 |
38 |
3.5×4.5 |
0.5 |
21 |
0.07 |
28-10 |
| BH-3510 |
2.0 |
31.5 |
36.5 |
34 |
12.0 |
53 |
44 |
3.2×5.2 |
0.5 |
26 |
0.08 |
35-7 |
| BH-3512 |
2.4 |
31.5 |
36.5 |
36 |
14.0 |
53 |
44 |
3.5×4.5 |
0.5 |
26 |
0.10 |
35-22 |
| BH-4113 |
3.5 |
35.5 |
42.5 |
37 |
15.0 |
60 |
52 |
3.5×4.5 |
0.6 |
30 |
0.14 |
41-5 |
| BH-4115 |
4.0 |
35.5 |
42.5 |
40 |
16.5 |
63 |
52 |
3.5×4.5 |
0.6 |
30 |
0.17 |
41-17-02 |
| BH-4816 |
6.5 |
42.5 |
50.0 |
42 |
18.0 |
69 |
60 |
4.2×5.7 |
0.6 |
34 |
0.27 |
48-2 |
| BH-4820 |
8.0 |
42.5 |
50.0 |
46 |
22.0 |
69 |
60 |
4.2×6.2 |
0.6 |
34 |
0.33 |
48-17-02 |
| BH-5421 |
12.0 |
48.5 |
56.0 |
50 |
23.0 |
80 |
69 |
4.5×6.5 |
0.8 |
38 |
0.44 |
54-5 |
| BH-5720 |
13.0 |
50.5 |
59.0 |
49 |
22.0 |
80 |
70 |
4.2×6.2 |
0.8 |
40 |
0.46 |
57-1-02 |
| BH-5723 |
15.0 |
50.5 |
59.0 |
54 |
25.0 |
83 |
72 |
4.5×6.5 |
0.8 |
40 |
0.52 |
57-7 |
| BH-6020 |
17.0 |
54.0 |
62.0 |
54 |
22.0 |
85 |
74 |
4.2×6.2 |
0.8 |
42 |
0.53 |
60-1 |
| BH-6025 |
21.0 |
54.0 |
62.0 |
59 |
27.0 |
85 |
74 |
4.2×6.2 |
0.8 |
42 |
0.65 |
60-12 |
| BH-6622 |
25.0 |
58.5 |
68.5 |
56 |
24.5 |
92 |
81 |
4.5×6.5 |
0.8 |
46 |
0.68 |
66-1 |
| BH-6627 |
31.0 |
58.5 |
68.5 |
62 |
29.5 |
92 |
81 |
4.5×6.5 |
0.8 |
46 |
0.83 |
66-7 |
| BH-6630 |
36.0 |
58.5 |
68.5 |
65 |
32.0 |
92 |
81 |
4.5×6.5 |
0.8 |
46 |
0.92 |
66-11 |
| BH-6635 |
40.0 |
58.5 |
68.5 |
69 |
37.0 |
92 |
81 |
4.5×6.5 |
0.8 |
46 |
1.08 |
66-17 |
| BH-6640 |
45.0 |
58.5 |
68.5 |
75 |
42.0 |
92 |
81 |
4.5×6.5 |
0.8 |
46 |
1.25 |
66-23 |
| BH-7640 |
58.0 |
68.0 |
78.5 |
88 |
42.0 |
104 |
93 |
4.5×6.5 |
0.8 |
52 |
1.63 |
76-13 |
